Φανταστείτε ένα μηχάνημα μήκους περίπου 220 μέτρων, ύψους 96 μέτρων και βάρους 13.500 τόνων. Έναν ατσάλινο γίγαντα που μπορεί να μετακινείται πάνω στο έδαφος και να σκάβει τεράστιες ποσότητες χώματος. Δεν πρόκειται για κατασκευή επιστημονικής φαντασίας, αλλά για το Bagger 288, ένα από τα πιο εντυπωσιακά μηχανήματα που κατασκεύασε ποτέ ο άνθρωπος.
Ο γερμανικός εκσκαφέας είναι μεγαλύτερος από πολλά πολυώροφα κτίρια και χρειάζεται δώδεκα τεράστιες ερπύστριες για να κινηθεί. Το πιο παράξενο όμως είναι ότι το 2001 μεταφέρθηκε ολόκληρος σε άλλο ορυχείο, διανύοντας 22 χιλιόμετρα και περνώντας πάνω από αυτοκινητόδρομο, σιδηροδρομική γραμμή και ποτάμι.
Τι είναι το Bagger 288 και γιατί κατασκευάστηκε;
Το Bagger 288 είναι ένας γιγαντιαίος εκσκαφέας με περιστροφικό τροχό κάδων, γνωστός διεθνώς ως bucket-wheel excavator. Κατασκευάστηκε από τη γερμανική εταιρεία Krupp για τη Rheinbraun, με σκοπό να χρησιμοποιηθεί στα τεράστια υπαίθρια ορυχεία λιγνίτη της Γερμανίας.
Τέθηκε σε λειτουργία στις 16 Οκτωβρίου 1978 στο ορυχείο Hambach, στη δυτική Γερμανία. Εκεί χρησιμοποιήθηκε κυρίως για την απομάκρυνση των στρωμάτων χώματος και πετρωμάτων που βρίσκονται πάνω από τα κοιτάσματα λιγνίτη, ώστε να είναι δυνατή η εξόρυξή τους.
Όταν ολοκληρώθηκε, θεωρούνταν το βαρύτερο χερσαίο όχημα στον κόσμο. Αργότερα εμφανίστηκαν ακόμη μεγαλύτερες κατασκευές, όπως το Bagger 293, όμως το Bagger 288 παραμένει ένα από τα πιο γνωστά παραδείγματα γιγαντιαίας μεταλλευτικής μηχανικής.
Οι διαστάσεις του Bagger 288 είναι δύσκολο να τις φανταστεί κανείς
Το μέγεθος του μηχανήματος είναι πραγματικά εντυπωσιακό. Το μήκος του φτάνει περίπου τα 220 μέτρα, το ύψος του τα 96 μέτρα και το πλάτος του κύριου συστήματος κίνησης τα 46 μέτρα.
Για να καταλάβετε την κλίμακα, το ύψος του είναι μεγαλύτερο από το συνολικό ύψος του Αγάλματος της Ελευθερίας μαζί με τη βάση του, που φτάνει περίπου τα 93 μέτρα. Το μήκος του ξεπερνά δύο συνηθισμένα γήπεδα ποδοσφαίρου τοποθετημένα το ένα μετά το άλλο.
Το βάρος του φτάνει τους 13.500 τόνους. Κι όμως, παρά την τεράστια μάζα του, το Bagger 288 δεν βρίσκεται στερεωμένο μόνιμα σε ένα σημείο. Μπορεί να μετακινείται μόνο του, αν και με εξαιρετικά χαμηλή ταχύτητα.
Πώς μετακινείται ένα μηχάνημα 13.500 τόνων;
Το μυστικό βρίσκεται στις δώδεκα τεράστιες ερπύστριές του, καθεμία από τις οποίες έχει πλάτος περίπου 3,8 μέτρα. Το μεγάλο εμβαδόν επαφής τους με το έδαφος επιτρέπει στο βάρος να κατανέμεται σε μεγαλύτερη επιφάνεια.
Έτσι, η πίεση που ασκεί στο έδαφος είναι πολύ μικρότερη από αυτήν που θα περίμενε κανείς για ένα τόσο βαρύ μηχάνημα. Η ειδική πίεση εδάφους αναφέρεται περίπου στα 1,7 bar, επιτρέποντάς του να μετακινείται σε κατάλληλα προετοιμασμένες επιφάνειες χωρίς να βυθίζεται εύκολα.
Η μέγιστη ταχύτητά του είναι περίπου 600 μέτρα την ώρα, δηλαδή μόλις 0,6 χιλιόμετρα την ώρα. Ένας άνθρωπος που περπατά κανονικά κινείται αρκετές φορές γρηγορότερα, αλλά για ένα μηχάνημα τέτοιου μεγέθους ακόμη και αυτή η ταχύτητα αποτελεί σημαντικό τεχνικό επίτευγμα.
Ο τεράστιος τροχός που σκάβει χιλιάδες τόνους κάθε μέρα

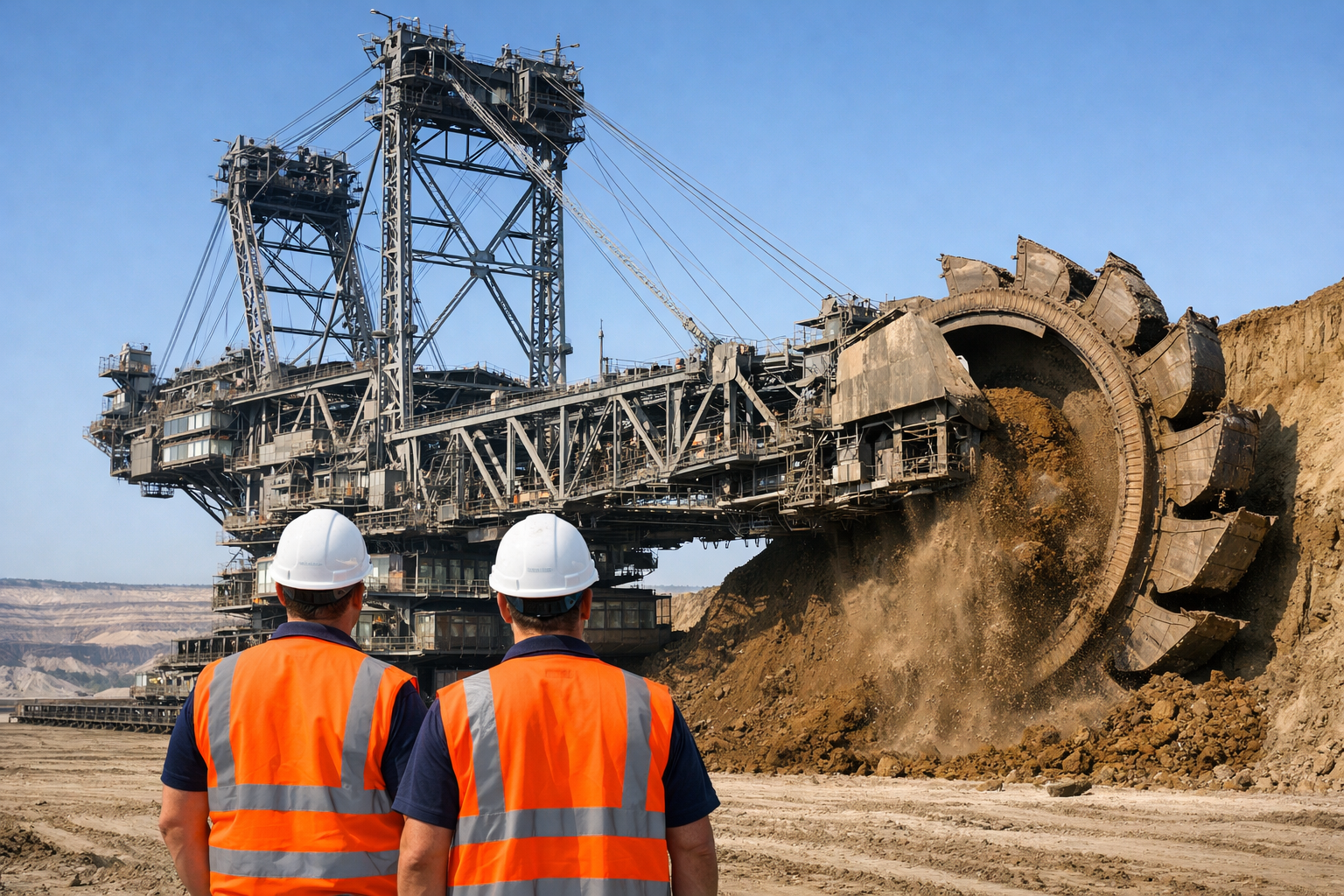

Το πιο χαρακτηριστικό μέρος του Bagger 288 είναι ο περιστροφικός τροχός εκσκαφής, με διάμετρο περίπου 21,6 μέτρα. Είναι σχεδόν όσο το ύψος μιας επταώροφης ή οκταώροφης πολυκατοικίας.
Πάνω στον τροχό βρίσκονται 18 μεγάλοι κάδοι, καθένας με χωρητικότητα περίπου 6,6 κυβικά μέτρα. Καθώς ο τροχός περιστρέφεται, οι κάδοι σκάβουν συνεχώς το έδαφος, συγκεντρώνουν το υλικό και το αδειάζουν σε ένα σύστημα μεταφορικών ταινιών.
Το υλικό μεταφέρεται στη συνέχεια μέσω μεγάλων ταινιόδρομων προς τα σημεία επεξεργασίας ή απόθεσης. Με αυτόν τον τρόπο, η εκσκαφή μπορεί να πραγματοποιείται συνεχώς, χωρίς να χρειάζονται εκατοντάδες φορτηγά για τη μεταφορά κάθε φορτίου.
Η μέγιστη ημερήσια δυναμικότητα του Bagger 288 αναφέρεται σε περίπου 240.000 τόνους υλικού. Η πραγματική παραγωγή εξαρτάται από το είδος του εδάφους, τις συνθήκες του ορυχείου και τον διαθέσιμο χρόνο λειτουργίας.
Η κλίμακα της εκσκαφής είναι τέτοια που η ποσότητα υλικού μπορεί να συγκριθεί με ένα μεγάλο γήπεδο ποδοσφαίρου το οποίο έχει σκαφτεί σε βάθος δεκάδων μέτρων.
Πόσο ρεύμα χρειάζεται για να λειτουργήσει;
Παρά το μέγεθός του, το Bagger 288 δεν χρησιμοποιεί έναν τεράστιο κινητήρα ντίζελ για όλες τις λειτουργίες του. Τροφοδοτείται με ηλεκτρική ενέργεια από εξωτερική πηγή, μέσω ειδικών εγκαταστάσεων του ορυχείου.
Η εγκατεστημένη ηλεκτρική ισχύς του αναφέρεται στα 16,56 μεγαβάτ (MW). Πρόκειται για τεράστια ισχύ, απαραίτητη για την περιστροφή του εκσκαπτικού τροχού, τη λειτουργία των μεταφορικών ταινιών και τις κινήσεις της κατασκευής.
Η ηλεκτρική τροφοδοσία επιτρέπει στο μηχάνημα να εργάζεται για μεγάλα χρονικά διαστήματα, χωρίς να χρειάζεται να μεταφέρει πάνω του τεράστιες ποσότητες καυσίμου. Ωστόσο, η πραγματική κατανάλωση ηλεκτρικής ενέργειας εξαρτάται από το φορτίο και τις συνθήκες λειτουργίας.
Το απίστευτο ταξίδι των 22 χιλιομέτρων το 2001

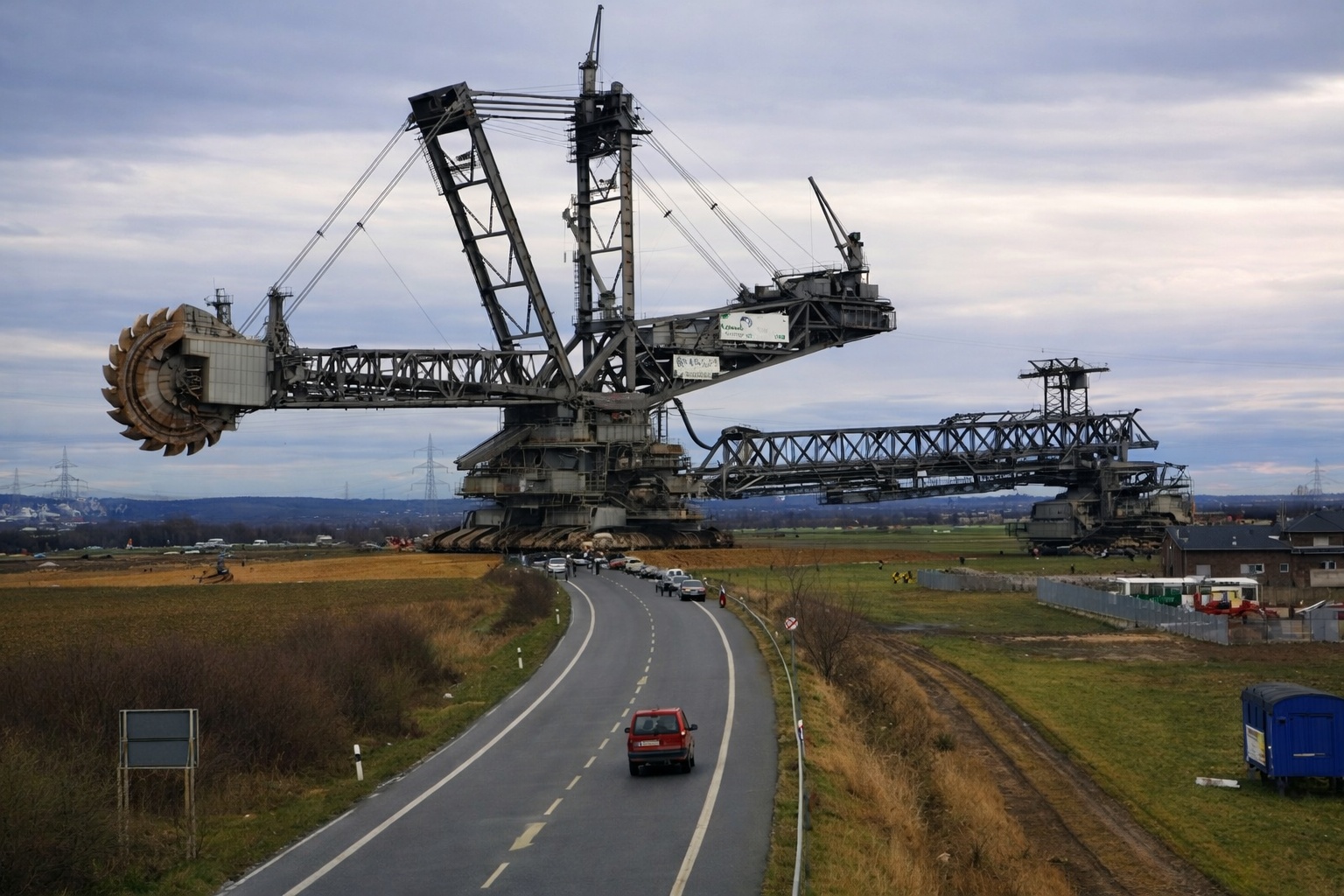

Ίσως το πιο εντυπωσιακό γεγονός στην ιστορία του Bagger 288 συνέβη τον Φεβρουάριο του 2001. Το μηχάνημα έπρεπε να μεταφερθεί από το ορυχείο Hambach στο Garzweiler, σε απόσταση περίπου 22 χιλιομέτρων.
Η αποσυναρμολόγηση και η μεταφορά των εξαρτημάτων του θα απαιτούσαν τεράστια προσπάθεια και υψηλό κόστος. Έτσι αποφασίστηκε να μετακινηθεί ολόκληρος ο εκσκαφέας πάνω στις δικές του ερπύστριες.
Η μεταφορά κράτησε περίπου τρεις εβδομάδες και απαιτούσε προετοιμασία πολλών μηνών. Μια ομάδα περίπου 70 εργαζομένων ασχολήθηκε με τον σχεδιασμό και την πραγματοποίηση αυτής της εξαιρετικά δύσκολης επιχείρησης.
Ο ατσάλινος γίγαντας έπρεπε να διασχίσει τον αυτοκινητόδρομο A61, τον ποταμό Erft και μια σιδηροδρομική γραμμή. Για να γίνει αυτό, κατασκευάστηκαν ειδικά περάσματα και τοποθετήθηκαν μεγάλες ποσότητες χαλικιού και άλλων υλικών για την προστασία και τη σταθεροποίηση του εδάφους.
Στην περίπτωση του ποταμού, χρησιμοποιήθηκαν σωλήνες για τη διέλευση του νερού, ενώ πάνω τους δημιουργήθηκε κατάλληλη επιφάνεια για να περάσει το μηχάνημα. Η διαδρομή χρειαζόταν πλάτος περίπου 60 μέτρων, ακόμη μεγαλύτερο στις στροφές.
Το κόστος της επιχείρησης αναφέρεται σε περίπου 15 εκατομμύρια γερμανικά μάρκα. Παρά το ποσό, η μεταφορά του ολόκληρου κρίθηκε οικονομικότερη από την πλήρη αποσυναρμολόγηση και επανασυναρμολόγησή του.
Πώς ελέγχεται ένας τόσο μεγάλος εκσκαφέας;
Η λειτουργία του Bagger 288 βασίζεται σε ένα σύνθετο σύστημα ηλεκτρικών κινητήρων, μηχανισμών μετάδοσης κίνησης, συστημάτων ασφαλείας και ελέγχου. Ο χειριστής βρίσκεται σε ειδική καμπίνα, από την οποία μπορεί να παρακολουθεί και να ελέγχει τις βασικές κινήσεις του μηχανήματος.
Ο εκσκαπτικός βραχίονας μπορεί να ανυψώνεται και να χαμηλώνει, ενώ η μεγάλη μεταλλική κατασκευή διαθέτει μηχανισμούς περιστροφής. Έτσι, ο τροχός εκσκαφής μπορεί να φτάνει διαφορετικά σημεία του μετώπου εξόρυξης χωρίς να χρειάζεται να μετακινείται συνεχώς ολόκληρο το μηχάνημα.
Η συντήρηση είναι επίσης ιδιαίτερα απαιτητική. Οι κάδοι, τα ρουλεμάν, οι μεταφορικές ταινίες και τα συστήματα μετάδοσης κίνησης δέχονται μεγάλες καταπονήσεις. Γι’ αυτό απαιτούνται τακτικοί έλεγχοι και εξειδικευμένο προσωπικό.
Στο τεράστιο μεταλλικό συγκρότημα υπάρχουν ακόμη βοηθητικοί γερανοί, οι οποίοι χρησιμοποιούνται για τη συντήρηση και την αντικατάσταση βαριών εξαρτημάτων.
Τι συμβαίνει στο περιβάλλον όταν χρησιμοποιούνται τέτοια μηχανήματα;
Η εντυπωσιακή τεχνολογία του Bagger 288 συνδέεται με μια εξίσου σημαντική περιβαλλοντική πρόκληση. Οι υπαίθριες εξορύξεις λιγνίτη απαιτούν την απομάκρυνση τεράστιων ποσοτήτων εδάφους, με αποτέλεσμα να αλλάζει ριζικά το φυσικό τοπίο.
Η εξορυκτική δραστηριότητα μπορεί να επηρεάσει τη βλάστηση, τα οικοσυστήματα, τους υδάτινους πόρους και τις τοπικές κοινότητες. Επιπλέον, ο λιγνίτης αποτελεί ορυκτό καύσιμο και η καύση του για παραγωγή ηλεκτρικής ενέργειας προκαλεί σημαντικές εκπομπές διοξειδίου του άνθρακα.
Μετά την ολοκλήρωση της εξόρυξης, σε ορισμένες περιοχές πραγματοποιούνται έργα αποκατάστασης, με διαμόρφωση νέων εδαφών, δενδροφυτεύσεις ή δημιουργία λιμνών. Πρόκειται όμως για σύνθετες και μακροχρόνιες διαδικασίες, που δεν αναιρούν όλες τις περιβαλλοντικές επιπτώσεις της εξόρυξης.
Έτσι, το Bagger 288 δεν αποτελεί μόνο σύμβολο της βιομηχανικής εξέλιξης. Υπενθυμίζει επίσης το τεράστιο αποτύπωμα που μπορούν να έχουν οι ανθρώπινες δραστηριότητες πάνω στη φύση.
Το Bagger 288 δεν είναι ο μοναδικός τέτοιος γίγαντας
Αν και έγινε ιδιαίτερα διάσημο, το Bagger 288 ανήκει σε μια ολόκληρη οικογένεια γιγαντιαίων εκσκαφέων που κατασκευάστηκαν για μεγάλα υπαίθρια ορυχεία.
Ένα από τα πιο γνωστά συγγενικά μηχανήματα είναι το Bagger 293, το οποίο ολοκληρώθηκε το 1995 και έχει βάρος περίπου 14.200 τόνους. Η ύπαρξή του εξηγεί γιατί το Bagger 288 δεν θεωρείται πλέον το βαρύτερο χερσαίο όχημα που έχει κατασκευαστεί.
Υπάρχουν επίσης μεγάλες γέφυρες μεταφοράς υλικών, όπως οι γερμανικές F60, οι οποίες ξεπερνούν κατά πολύ το μήκος του Bagger 288. Επομένως, ο χαρακτηρισμός «το μεγαλύτερο μηχάνημα στον κόσμο» χρειάζεται πάντα διευκρίνιση, ανάλογα με το αν συγκρίνουμε μήκος, ύψος, βάρος ή λειτουργία.
Γιατί το Bagger 288 εξακολουθεί να προκαλεί δέος;
Περισσότερες από τέσσερις δεκαετίες μετά την έναρξη λειτουργίας του, το Bagger 288 παραμένει ένα ξεχωριστό επίτευγμα της μηχανικής του 20ού αιώνα. Οι τεράστιες διαστάσεις του, το σύστημα εκσκαφής και η δυνατότητα μετακίνησής του δείχνουν πόσο μακριά μπορεί να φτάσει ο σχεδιασμός εξειδικευμένων βιομηχανικών μηχανημάτων.
Η ιστορία του έχει περάσει ακόμη και στη δημοφιλή κουλτούρα. Μεγάλοι εκσκαφείς αυτού του τύπου έχουν εμφανιστεί σε κινηματογραφικές παραγωγές, ενώ το ίδιο το Bagger 288 έχει αποτελέσει αντικείμενο ντοκιμαντέρ, φωτογραφιών και διαδικτυακών βίντεο.
Ίσως όμως η πιο εντυπωσιακή εικόνα του να παραμένει εκείνη από το 2001: ένας μεταλλικός γίγαντας βάρους 13.500 τόνων να διασχίζει αργά τη γερμανική ύπαιθρο, περνώντας πάνω από δρόμους και ποτάμια για να φτάσει στο επόμενο ορυχείο του.
Γιατί το Bagger 288 δεν εντυπωσιάζει μόνο με το πόσο μεγάλο είναι. Εντυπωσιάζει κυρίως με το γεγονός ότι ένα μηχάνημα τέτοιου μεγέθους μπορεί πραγματικά να κινείται, να εργάζεται και να μεταμορφώνει ολόκληρα τοπία.
